Dongfeng D3L LKW-Kran für schwere Lasten – Präzision für anspruchsvolle Baustellen

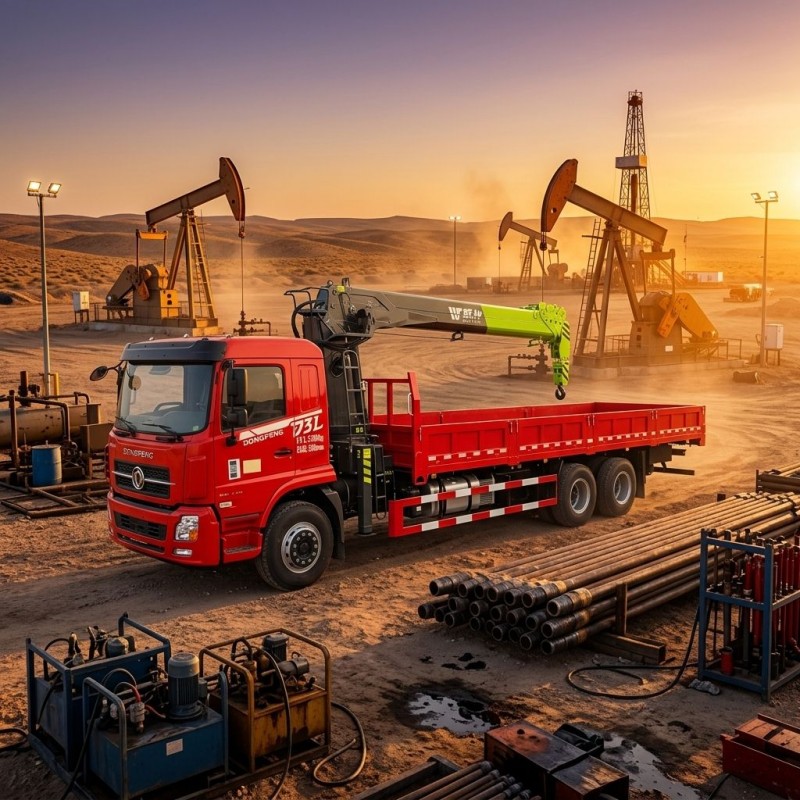

Der auf LKW montierte Schwerlastkran Dongfeng D3L von Runli für anspruchsvolle Baustellen ist mit einem fünfteiligen 12-Tonnen-Kran von WEI SHEN, einem Doppelpumpensystem und Verbundauslegern zur Unterstützung der Materialverladung, Gerätehandhabung und Hebevorgänge auf der Baustelle ausgestattet.

Angetrieben von einem Yuchai YCS06270-Sechszylinder-Euro-VI-Motor und gepaart mit einem Foton 9JS119-Getriebe mit Zapfwelle verfügt der Lkw über einen verstärkten dreischichtigen Rahmen und eine 5-Tonnen-Vorderachse mit einer 10-Tonnen-Hinterachskonfiguration. Mit Gesamtabmessungen von 12.000 × 2.550 × 3.980 mm und einem zulässigen Gesamtgewicht von 15.800 kg ist er für kombinierte Transport- und Hebeaufgaben konzipiert.

Produktmerkmale

1. WEI SHEN 12-Tonnen-Kran mit fünf Abschnitten

Der Dongfeng D3L Autokran Heavy-Lift Precision für anspruchsvolle Baustellen ist mit einem fünfteiligen 12-Tonnen-Autokran von WEI SHEN ausgestattet. Seine Auslegerkonfiguration ist darauf ausgelegt, Hebeaufgaben in verschiedenen Positionen zu unterstützen, abhängig von der Last, dem Arbeitsradius und den Betriebsgrenzen.

Die Nennlast des 12-Tonnen-Krans sollte nicht als Tragfähigkeit bei jeder Auslegerposition interpretiert werden. Das Nennlastdiagramm sollte überprüft werden, um die zulässige Last bei dem erforderlichen Arbeitsradius und der erforderlichen Auslegerverlängerung zu bestätigen.

2. Doppelpumpensystem für den Kranbetrieb

Die obere Ausstattungskonfiguration umfasst ein Doppelpumpensystem. Dies ist eine wichtige Spezifikation bei der Bewertung der hydraulischen Ausrüstung und der Betriebsanforderungen des Krans. Das Design des Hydraulikkreislaufs, die Fähigkeit zur gleichzeitigen Funktion, der Arbeitsdruck und die Durchflussrate sollten mit dem Hersteller bestätigt werden, wenn sie für die beabsichtigte Anwendung von entscheidender Bedeutung sind.

3. Verbundausleger mit einer Spannweite von ca. 7,6 Metern

Der Kran ist mit zweiteiligen Verbundauslegern mit einer Spannweite von ca. 7,6 Metern ausgestattet. Richtig eingesetzte Stützen bieten bei Verwendung auf geeignetem Untergrund eine tragende Basis für Hebevorgänge.

Der tatsächliche Arbeitsaufbau muss den Betriebsanweisungen des Herstellers entsprechen, einschließlich der Anforderungen an die Bodenauflage, die Nivellierung des Fahrzeugs, die Positionierung der Abstützungen und die in der Kranlasttabelle angegebenen Einschränkungen.

4. Dongfeng 4×2-Chassis und Yuchai-Motor

Der Lkw verfügt über ein 4×2-Dongfeng-Fahrgestell, Modell DFV1243GP6DJ, mit Linkslenkung und einer angegebenen Abgasnorm Euro VI. Sein Yuchai YCS06270-Sechszylindermotor sorgt für die Antriebskraft des Fahrzeugs.

Diese Fahrgestellkonfiguration kann für den Straßentransport und die Lieferung auf der Baustelle in Betracht gezogen werden, wenn ein 4×2-Fahrzeug die Strecken-, Nutzlast- und Betriebsanforderungen erfüllt. Die Eignung für bestimmte Straßen und Baustellen sollte vor dem Kauf überprüft werden.

5. Frachtplattform für den Materialtransport

Die Frachtbox ist 8.300 mm lang, 2.450 mm breit und 550 mm hoch. Seine Abmessungen bieten eine umfangreiche Plattform für den Transport kompatibler Baumaterialien, Industriebedarf und Ausrüstung.

Die Frachtplattform ist mit einer integrierten, genieteten Frachtbox von Dongfeng und einer vollständig gefalteten Stahlkonstruktion ausgestattet, die als Konfiguration mit drei Seiten und fünf Böden beschrieben wird. Ladungsart, Gewichtsverteilung, Sicherungsvorkehrungen und zulässige Nutzlast sollten für jede Transportanwendung bestätigt werden.

6. Robuste Rahmen- und Achskonfiguration

Die Fahrgestellspezifikation umfasst einen 300/8 + 6 + 8 mm dreischichtigen extrudierten Rahmen, eine 5-Tonnen-Vorderachse und eine 435-Doppelhinterachse mit einer Nennlast von 10 Tonnen. Diese Komponenten sind Teil der Struktur- und Lasttragekonfiguration des Fahrzeugs.

Die endgültige zulässige Fahrzeuglast hängt vom zulässigen Gesamtgewicht des gesamten Fahrzeugs, den Achsbegrenzungen, der Kraninstallation, dem Ladungsgewicht und den örtlichen Straßenvorschriften ab. Komponentenbewertungen sollten nicht als Ersatz für zertifizierte Nutzlastinformationen betrachtet werden.

Technische Spezifikationen

Notiz:Die Spezifikationen basieren auf den bereitgestellten Produktinformationen. Bestätigen Sie das endgültige technische Datenblatt, die Kranlasttabelle, das zertifizierte Fahrzeuggewicht, die Nutzlast und die geltenden Homologationsdokumente, bevor Sie eine Bestellung aufgeben. Die angegebene Kranlänge von 19,3 m sollte mit dem Hersteller abgeklärt werden, ob sie sich auf den Ausleger, die maximale Ausladung oder ein anderes Maß bezieht.

Anwendungen

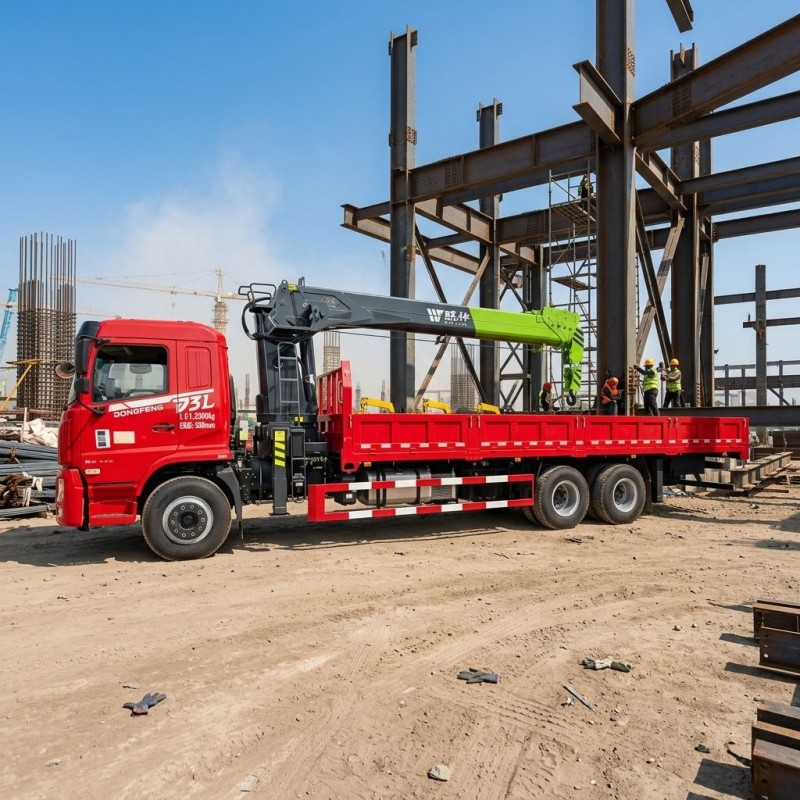

Baumaterialhandhabung

Der Dongfeng D3L LKW-Schwerlastkran Precision for anspruchsvolle Baustellen kann für den Transport und das Heben von kompatiblen Baumaterialien wie Stahlkomponenten, Baumaterialien und anderen Baustellenmaterialien in Betracht gezogen werden. Die Frachtplattform unterstützt die Lieferung, während der montierte Kran bei der Positionierung der Lasten innerhalb seiner Nennbetriebsgrenzen helfen kann.

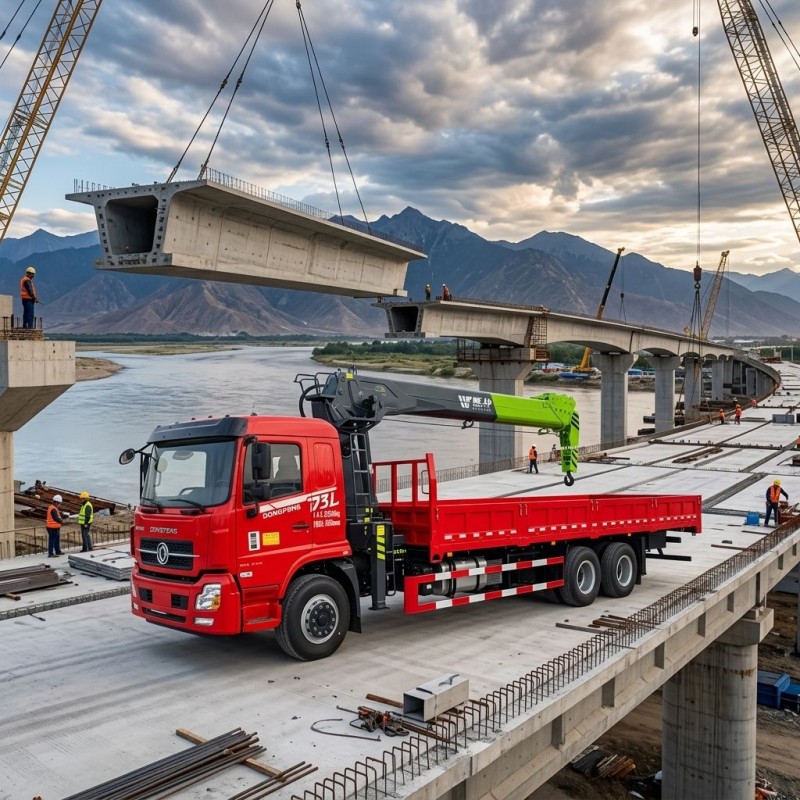

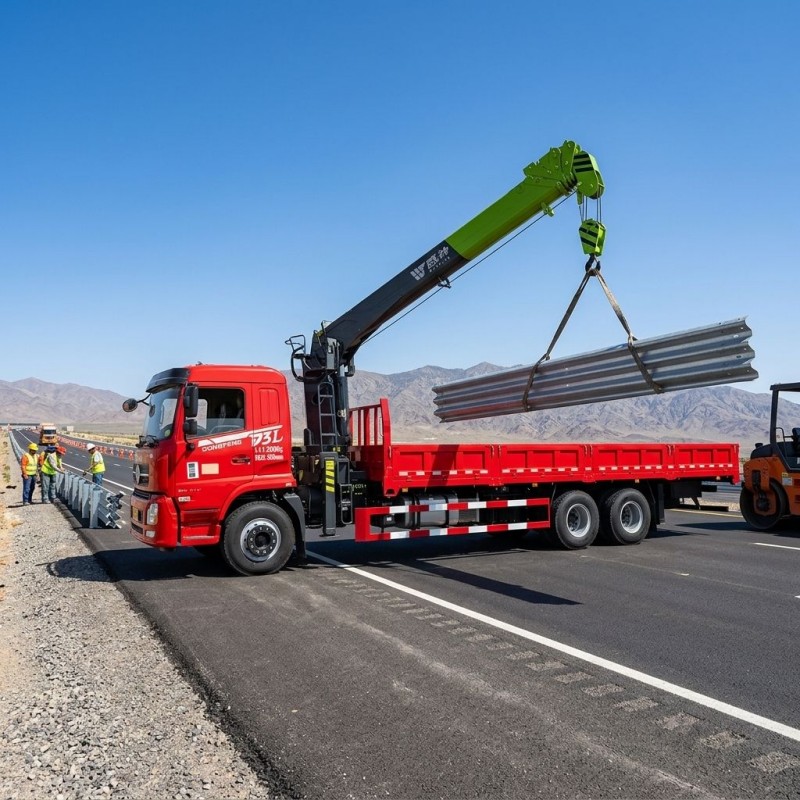

Infrastruktur- und Straßenprojekte

Bei Infrastrukturprojekten müssen häufig Materialien und Ausrüstung an den Einsatzort geliefert und an ihren Platz gehoben werden. Ein LKW-Kran kann diese Tätigkeiten kombinieren, je nach Zugang zum Standort, Bodenbedingungen, Hebeanforderungen und örtlichen Fahrzeugbeschränkungen.

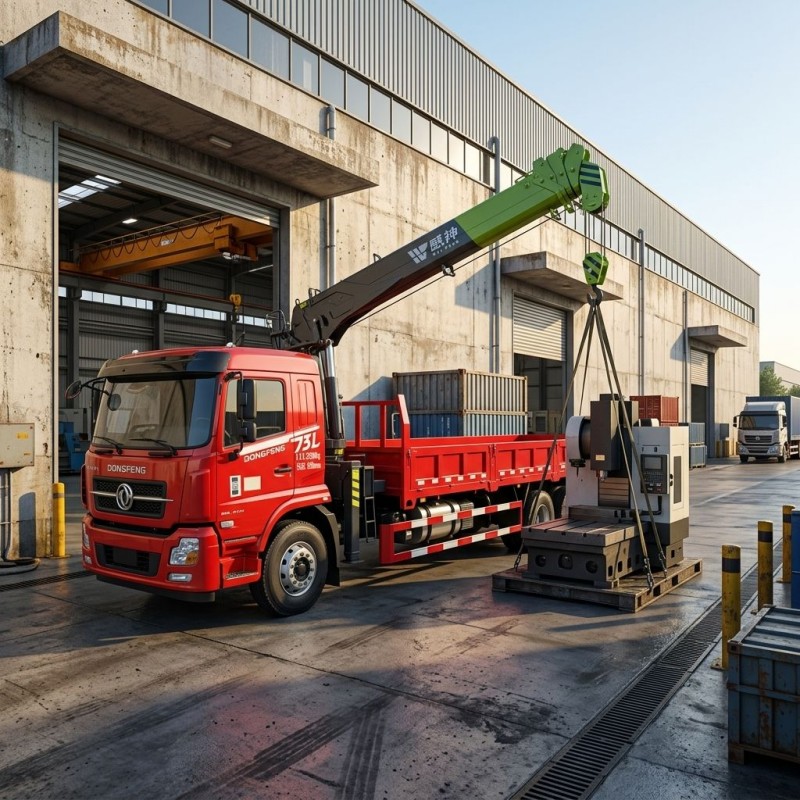

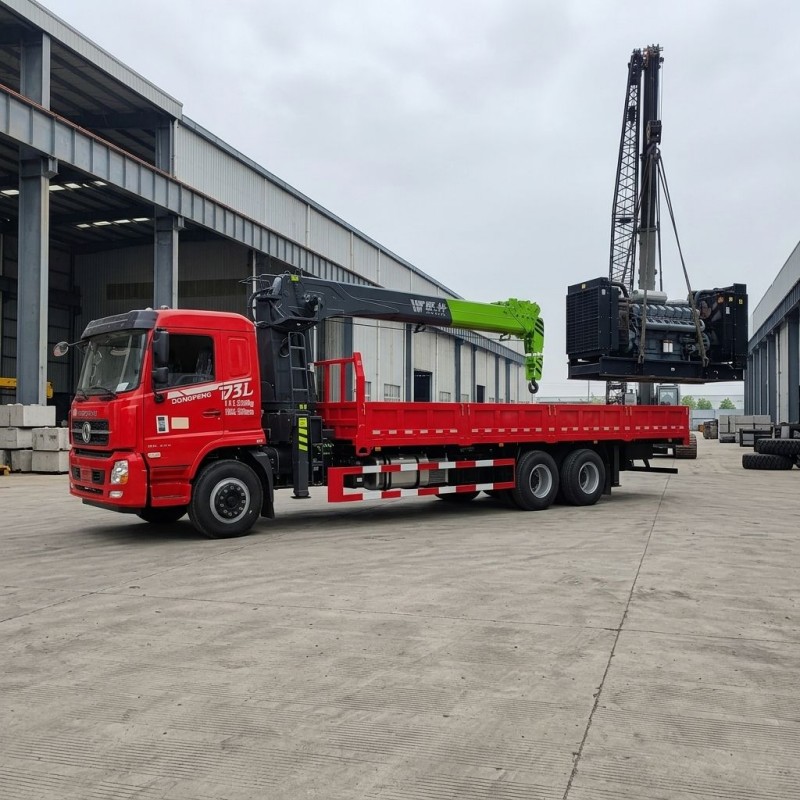

Lieferung von Industrieausrüstung

Für industrielle Wartungs- und Installationsarbeiten kann das Fahrzeug geeignet sein, kompatibles Gerät zu transportieren und beim Entladen zu helfen. Die tatsächliche Anwendung hängt vom Gewicht der Ausrüstung, den Hebepunkten, den Abmessungen und der Nennkapazität des Krans bei der erforderlichen Arbeitsradius ab.

Versorgungs- und allgemeine Ingenieurarbeiten

Die Kombination aus einer Ladeplattform und einem montierten Kran kann ausgewählte Versorgungsinstallationen, technische Wartungsarbeiten und allgemeine Materialtransportaufgaben unterstützen. Projektplaner sollten vor der Auswahl des Fahrzeugs die erforderliche Hubhöhe, den Arbeitsradius, die Lasteigenschaften und die Zugangsbedingungen beurteilen.

Warum sollten Sie sich für Hubei Runli Special Automobile Co., Ltd. entscheiden?

Hubei Runli Special Automobile Co., Ltd. wurde 2009 mit einem Grundkapital von 50 Millionen RMB gegründet. Das Unternehmen stellt Spezialfahrzeuge her und wird in seinem Firmenprofil als Hersteller aufgeführt, der vom chinesischen Ministerium für Industrie und Informationstechnologie gelistet ist. Seine eingetragene Marke ist Runzhixing und sein Fahrzeugmodellcode ist SCS.

Das Unternehmen betreibt eine Anlage mit einer Fläche von rund 110.000 Quadratmetern, einschließlich einer 45.000 Quadratmeter großen Produktionshalle. Nach Angaben des Unternehmens ist das Werk mit 886 großen Produktions- und Prüfanlagen sowie vier automatisierten Produktionslinien für Spezialfahrzeuge ausgestattet und verfügt über eine jährliche Produktionskapazität von über 5.000 Spezialfahrzeugen verschiedener Typen.

Runli verfügt über Zertifizierungen in den Bereichen Qualitätsmanagement, Umweltmanagement, Arbeitsschutzmanagement und Kundendienst. Zu den angegebenen Zertifizierungen gehören ISO 9001:2015, ISO 14001:2015 und die Fünf-Sterne-Kundendienstzertifizierung GB/T 27922-2011. Darüber hinaus weist das Unternehmen für seine Produkte eine CCC-Zertifizierung aus. Die Anwendbarkeit und Gültigkeit spezifischer Zertifikate sollte für das jeweilige Fahrzeug und den jeweiligen Zielmarkt überprüft werden.

Für den LKW-Kran Dongfeng D3L können die Fahrzeugkonfiguration, die Fahrgestellspezifikationen, die Krandokumentation und die vom Hersteller bereitgestellten Zertifizierungsunterlagen als Grundlage für technische Bewertungs- und Beschaffungsgespräche dienen.

Häufig gestellte Fragen

1. Wie hoch ist die Nenntragfähigkeit des LKW-Krans Dongfeng D3L?

Der Dongfeng D3L Lastwagenkran für schwere Lasten ist mit einem fünfteiligen 12-Tonnen-Kran von WEI SHEN für anspruchsvolle Baustellen ausgestattet. Die tatsächlich zulässige Tragfähigkeit hängt vom Arbeitsradius, der Auslegerverlängerung, der Lastposition, der Stützenanordnung und der Nennlasttabelle des Krans ab. Das Lastdiagramm sollte vor dem Betrieb beschafft und überprüft werden.

2. Wie lang ist der Kranausleger?

Die mitgelieferten Spezifikationen geben eine Kranlänge von 19,3 Metern an. Bestätigen Sie mit Hubei Runli, ob sich diese Messung auf die maximale Ausladung des Auslegers, die Gesamtlänge des Krans oder eine andere Dimension bezieht, bevor Sie sie mit einer erforderlichen Hubhöhe oder einem Arbeitsradius vergleichen.

3. Welche Gesamtabmessungen hat der LKW?

Die angegebenen Gesamtabmessungen des Fahrzeugs betragen 12.000 mm Länge, 2.550 mm Breite und 3.980 mm Höhe. Diese Abmessungen sollten anhand der örtlichen Straßenbeschränkungen, Transportbeschränkungen, Zugangsfreiräume und Bedingungen vor Ort überprüft werden.

4. Wie groß ist die Frachtbox?

Die Frachtbox misst 8.300 × 2.450 × 550 mm. Das zulässige Ladungsgewicht muss anhand der zugelassenen Fahrzeugzuladungs- und Achslastgrenzen gesondert bestätigt werden.

5. Welcher Motor und welches Getriebe werden verwendet?

Bei dem aufgeführten Motor handelt es sich um einen Yuchai YCS06270-Sechszylindermotor mit der angegebenen Abgasnorm Euro VI. Das Getriebe ist als Foton 9JS119-Einheit mit Nebenantrieb spezifiziert. Die genauen Motor- und Getriebecodes sollten auf dem endgültigen Konfigurationsblatt erneut bestätigt werden.

6. Ist der Stapler zum Heben schwerer Geräte geeignet?

Es kann für den Transport von Geräten geeignet sein, die innerhalb der zugelassenen Lastgrenzen und Maßanforderungen des Krans liegen. Vergleichen Sie vor der Auswahl des Fahrzeugs das Gewicht der Ausrüstung und die Hebepunkte mit der Lasttabelle, dem Arbeitsradius, der erforderlichen Hubhöhe und den Bedingungen vor Ort.

7. Welche Informationen sollten vor der Bestellung bestätigt werden?

Wichtige Punkte sind die endgültige Fahrgestell- und Motorkonfiguration, die Kranlasttabelle, die Auslegermessung, die Stützweite, das Bruttogewicht und die Nutzlast des Fahrzeugs, Zertifizierungsanforderungen, die Einhaltung der Zielmarktbestimmungen und alle erforderlichen optionalen Ausrüstungen. Die Angabe der vorgesehenen Anwendungs- und Betriebsbedingungen hilft dem Hersteller zu bestätigen, ob die Konfiguration angemessen ist.
